L’électroérosion fil (ou découpe fil, wire EDM en anglais) est un procédé d’usinage de précision qui découpe le métal sans contact mécanique ni effort de coupe. Elle permet d’obtenir des formes complexes, des angles vifs et des tolérances serrées, y compris sur des matériaux très durs. Voici son principe, les types de fils que nous maîtrisons et ses principales applications.

Le principe : découper le métal par étincelage

Contrairement au tournage ou au fraisage, l’électroérosion fil n’enlève pas la matière avec un outil tranchant. Elle utilise une série de décharges électriques (des étincelles) entre un fil conducteur et la pièce, toutes deux immergées dans un diélectrique (de l’eau déionisée).

Concrètement :

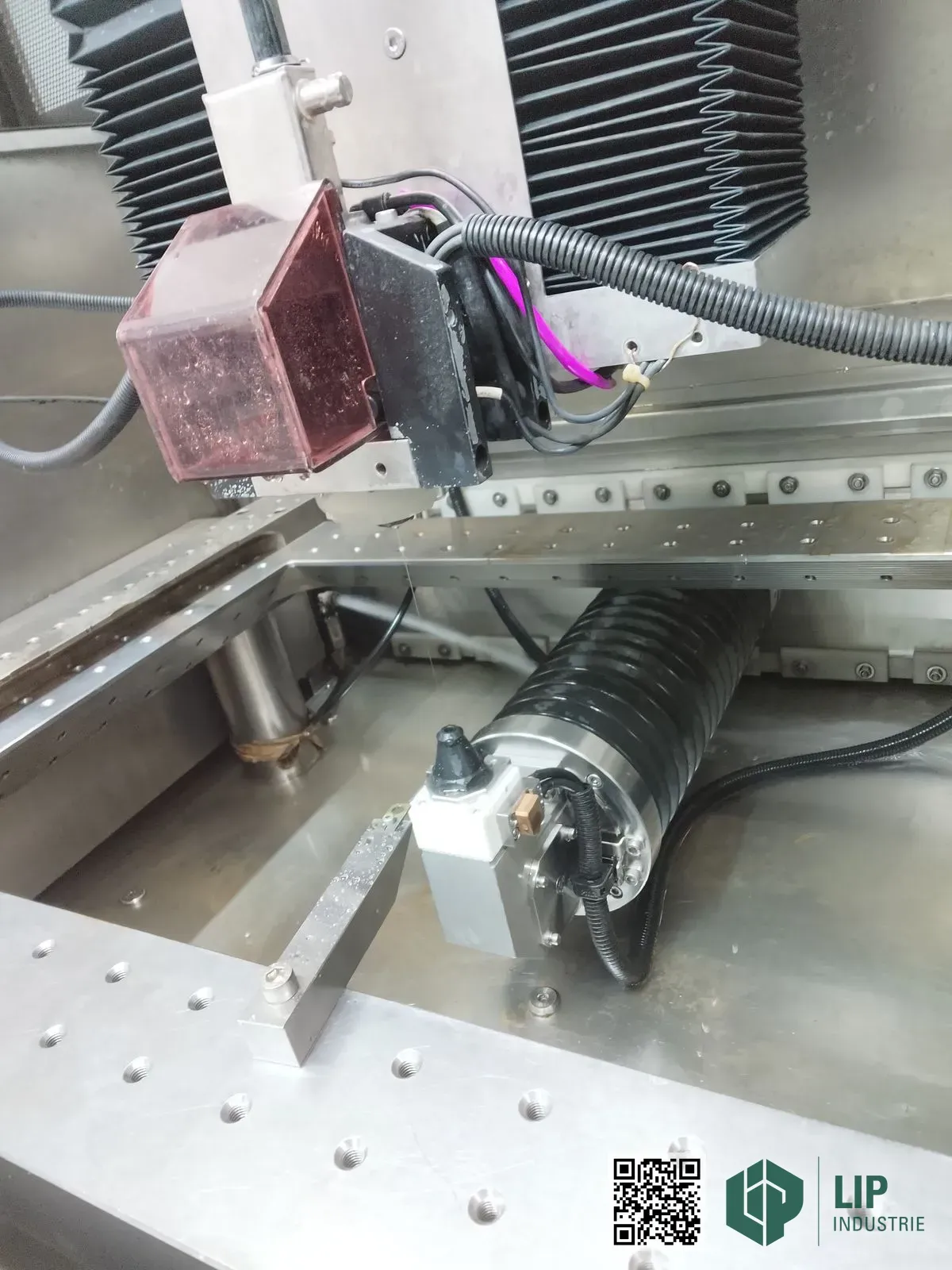

1. Un fil métallique fin (souvent 0,25 mm de diamètre, parfois beaucoup moins) se déroule en continu entre deux guides.
2. Une tension électrique provoque des micro-étincelles qui font fondre et vaporiser localement le métal.
3. Le diélectrique évacue les particules et refroidit la zone de coupe.
4. La pièce (ou le fil) se déplace selon la trajectoire programmée : le fil « découpe » la forme voulue, comme un fil à couper le beurre, mais à l’échelle du micron.

Comme il n’y a aucun effort mécanique, on peut usiner des pièces fines, fragiles ou déjà traitées, sans les déformer.

Pourquoi choisir l’électroérosion fil ?

• Matériaux durs : elle usine tous les métaux conducteurs, y compris les aciers trempés, le carbure, le titane ou l’inox — quelle que soit leur dureté.
• Précision et état de surface : tolérances de quelques microns et angles vifs impossibles à obtenir en fraisage.
• Formes complexes : contours intérieurs, profils coniques, petits rayons.
• Pas de déformation : idéal pour les pièces minces ou sensibles.

Les fils que nous maîtrisons

Le choix du fil influe directement sur la vitesse de coupe, l’état de surface et la propreté de la pièce. Chez LIP Industrie Précision, nous travaillons avec une large gamme de fils et sélectionnons systématiquement le mieux adapté à votre matière, à la précision visée et à vos exigences de propreté. Voici quelques exemples représentatifs de cette polyvalence :

Fil laitonné (standard)

Le fil en laiton est la référence pour la majorité des travaux : bon compromis entre vitesse de coupe et coût. Il convient à la plupart des aciers et des applications courantes.

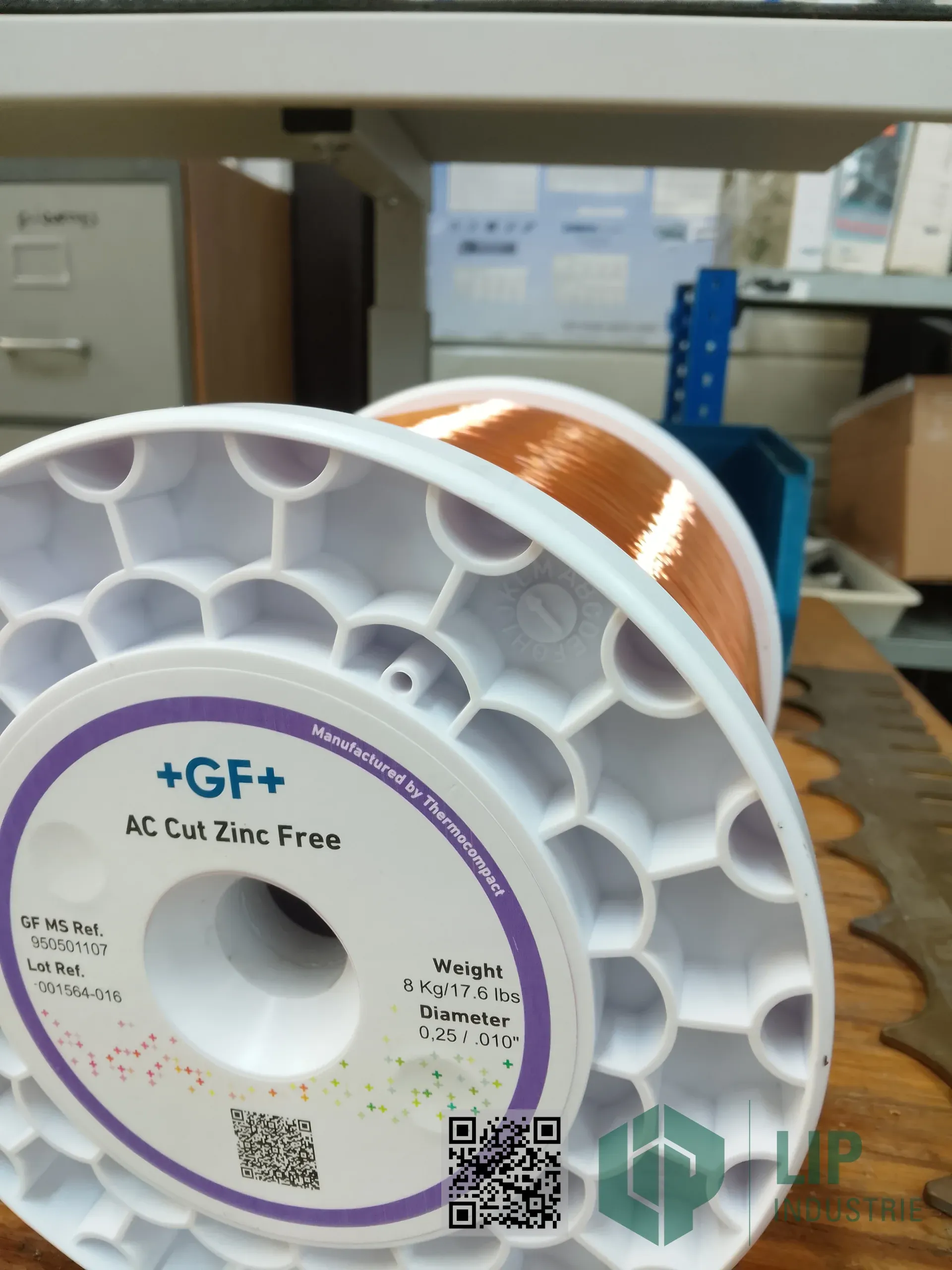

Fil 100 % cuivre, sans zinc (sans dépôt)

Pour les applications sensibles à la contamination, nous utilisons un fil 100 % cuivre, sans zinc. L’absence de zinc évite tout dépôt sur la pièce — un point critique notamment pour le médical, le spatial ou toute pièce où la propreté métallurgique est exigée.

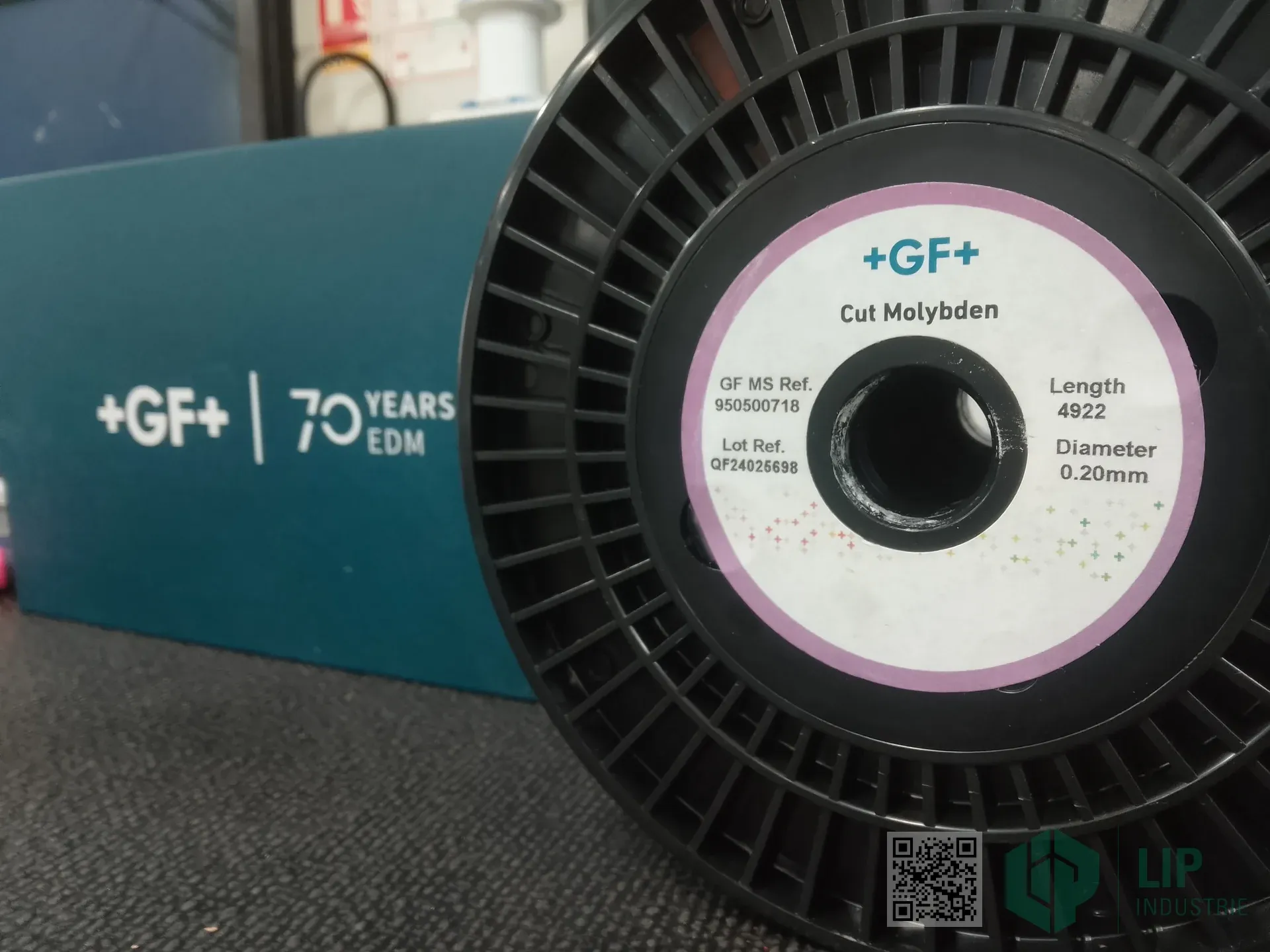

Fil molybdène (Moly)

Le fil molybdène offre une très haute résistance à la traction et permet de travailler des diamètres très fins. Il est précieux pour les micro-découpes et les détails les plus délicats. C’est aussi une solution de choix lorsque les dépôts de laiton ou de zinc posent problème : exempt de ces métaux, il évite toute contamination de la pièce — un atout décisif pour les applications où la propreté métallurgique est critique.

Au-delà de ces exemples, nous disposons et mettons en œuvre bien d’autres types de fils (fils revêtus, zingués, à haute vitesse, de diamètres variés…) selon les besoins de chaque pièce. Cette diversité est au cœur de notre adaptabilité : plutôt que d’imposer un fil unique, nous adaptons l’outil à votre cahier des charges.

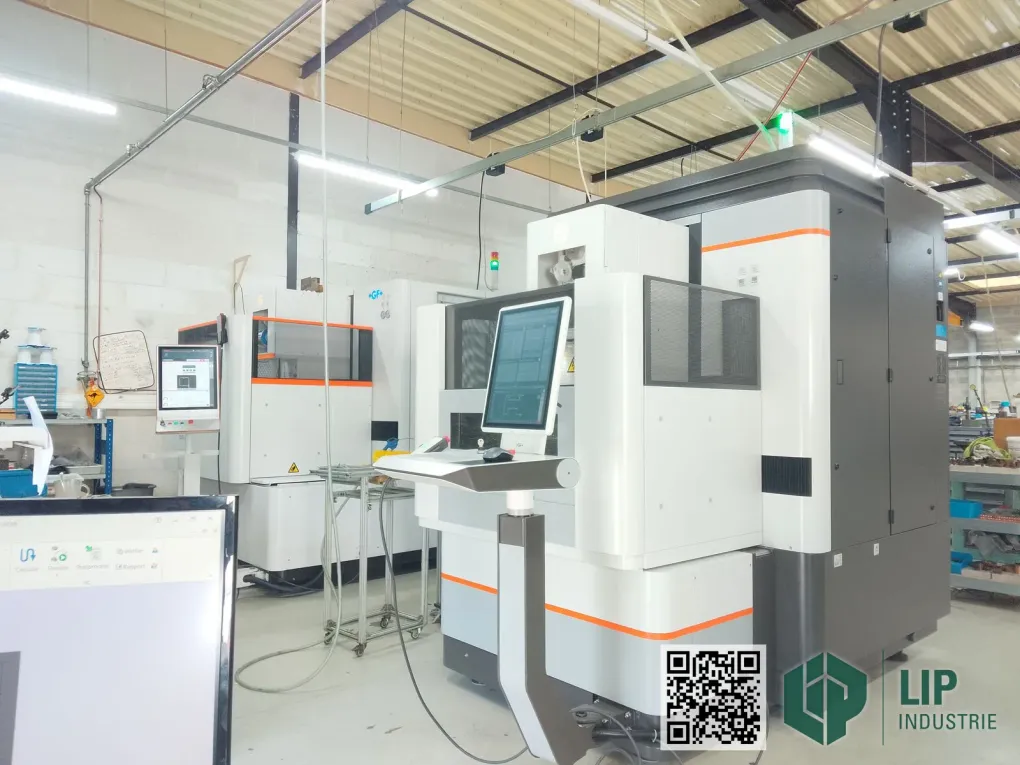

Notre parc d’électroérosion

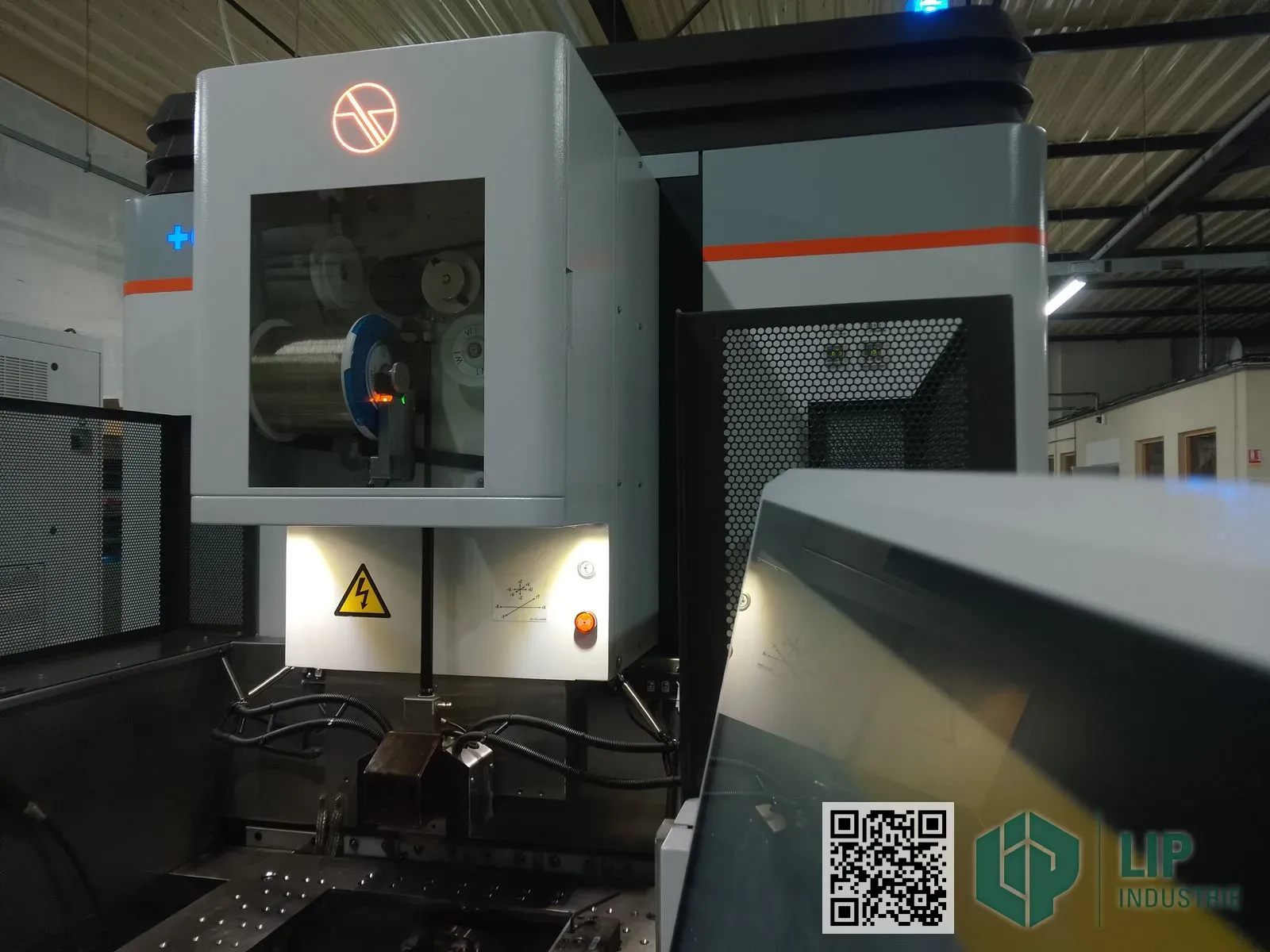

Nous disposons de deux machines de découpe fil de la marque +GF+ (AgieCharmilles) — une référence mondiale de l’électroérosion, aujourd’hui intégrée au groupe United Grinding / United Machining :

• une Cut F 350 (fiche machine),
• une Cut E 600 (fiche machine).

Les liens ci-dessus renvoient vers les fiches techniques AgieCharmilles. Nous publierons prochainement des articles dédiés détaillant les capacités de chacune de nos machines.

Nous complétons ce parc par une machine d’enfonçage (EDM par enfonçage) pour les empreintes et cavités borgnes. Ensemble, ces moyens couvrent une large gamme de pièces, de l’unitaire à la moyenne série.

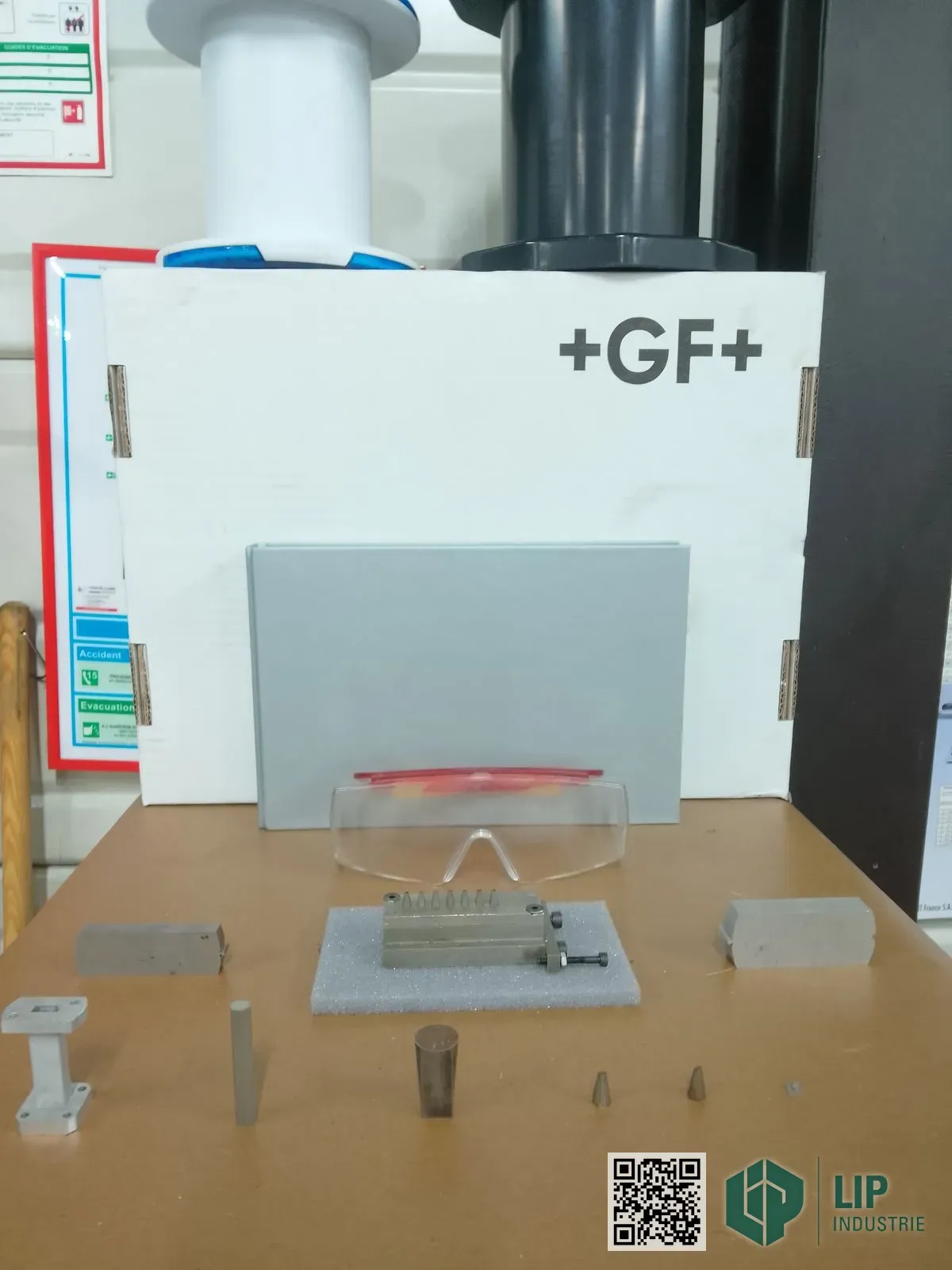

Quelques applications typiques

• Matrices, poinçons et outillages de découpe.
• Pièces de connectique et micro-mécanique.
• Composants pour le médical, le spatial, l’aéronautique et l’armement.
• Prototypes et pièces unitaires sur matériaux durs.

En résumé

L’électroérosion fil est le procédé de choix dès qu’il faut usiner un matériau dur avec une grande précision ou obtenir des formes qu’aucun outil tranchant ne peut réaliser. Le choix du fil (laiton, cuivre sans zinc, molybdène) se fait selon la pièce, la précision et les exigences de propreté.

---

Vous avez une pièce à découper en électroérosion fil ? Découvrez notre parc d’usinage et nos moyens techniques, puis demandez un devis — « La garantie d’une réponse précise ».
